結晶造粒流化床軟化技術介紹



　　化學結晶循環造粒流化床（簡稱“結晶造粒流化床”）軟化技術是西安建筑科技大學（西安唯源環保科技有限公司）研發的專利技術（專利號ZL201510864696.7），該技術可以用于工業、市政等各種不同領域不同硬度水質的軟化。

　　

技術原理



　　結晶造粒流化床軟化法是向水中預先投入一定級配晶種，后投入堿性藥（NaOH、Na₂CO₃）與水均勻混合，并與水中堿度發生反應。





　　水中生成碳酸鈣晶體附著在晶種表面，體積不斷增大，最終形成較大CaCO3顆粒在反應器排出，硬度被去除。工藝流程如圖1：

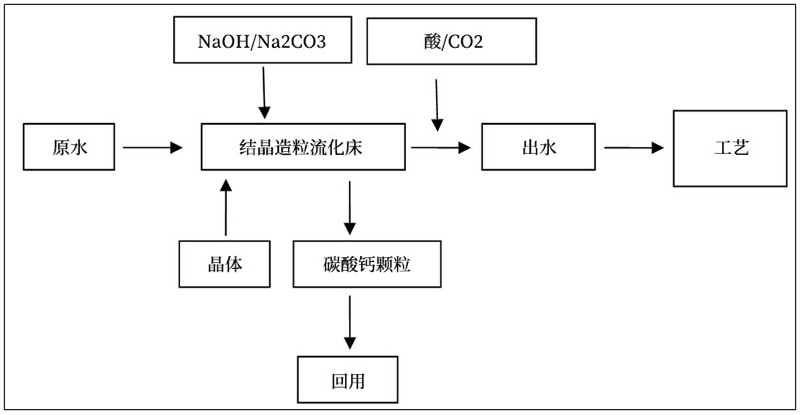

圖1結晶造粒流化床軟化技術工藝流程圖

　　

技術優勢



　　● 高負荷，大流量

　　結晶造粒流化床反應器上升負荷可以達到60m/h-100m/h，單臺直徑1600mm設備處理水量可以達到200m³/h。

　　● 無副產物，零排放

　　結晶造粒流化床反應器無廢水、廢液和污泥的產生，唯一產生的結晶碳酸鈣顆粒粒徑2mm-3mm，碳酸鈣純度大于98%，可以用于脫硫等回用。

　　● 去除率高、出水穩定

　　結晶造粒流化床反應器對水中Ca²⁺去除率最高可以達到90%以上，總硬度去除率可以達到70%-80%，軟化效果穩定。

　　● 水質適用范圍廣

　　結晶造粒流化床反應器可廣泛應用于市政飲用水軟化處理，工業循環水補水和排污水軟化處理，城市中水軟化處理等不同水質。

　　● 設備占地面積小，自動化操作與運行，維護運營管理簡單。

　　

結晶造粒流化床軟化技術應用范圍



工業循環水處理



　　結晶造粒流化床軟化技術在工業循環水領域具有廣泛的應用，主要應用點有：作為循環水補充水的預處理、作為循環水排污水的預處理、作為循環水系統的旁流處理（見圖2）。處理后的水質可以達到提高循環水濃縮倍率、減少循環水補水量和水排污水量的目的，為電廠實現零排放提供重要技術手段。

　　另外電廠其它廢水如化學水處理系統及精處理系統的再生廢水、反滲透濃水、機組排水等也都會匯集至工業廢水處理系統進行深度處理后回用，也能夠作為這些廢水深度處理系統的預處理系統。



市政飲用水處理

　　結晶造粒流化床軟化技術對于高硬度市政飲用水具有很顯著的處理效果，該技術對于水源沒有要求，無論是地表水還是地下水都有很好的處理效果。





下上　　

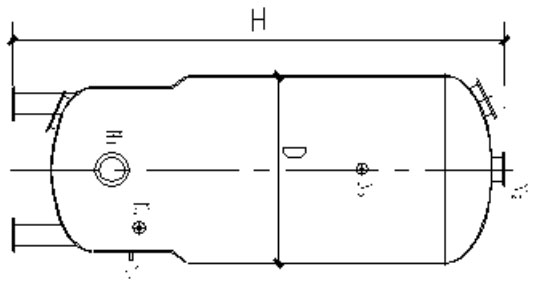

設備外觀圖
